鄂式破碎機主要參數的介紹

發布：2013-10-23 08:53:18 編輯：2020-12-30 15:01:09 紅星機器

如果您想了解我們的產品，享受本月價格折扣，歡迎隨時撥打我公司的銷售熱線，或點擊右方按鈕進行咨詢

為了正確地設計和使用并確保鄂式破碎機運轉的可靠性和經濟性，必須了解和掌握鄂式破碎機的主要參數。下面就來具體了解一下鄂式破碎機主要參數所包含的內容。

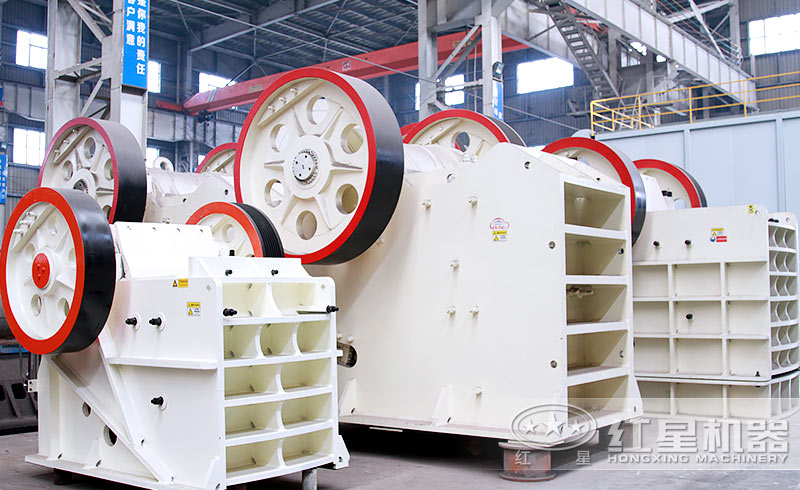

鄂式破碎機

顎式破碎機——碎石生產線中的粗碎擔當

顎式破碎機相關部件

1、破碎機的鉗角：

鉗角大小直接影響生產率和破碎腔高度。鉗角小能提高生產率,但在一定的破碎比條件下,又增加了破碎腔高度;鉗角大會使破碎腔高度降低,但生產率也下降了。

2、動鄂水平行程：

動鄂水平行程對破碎機生產率影響較大,排料口水平行程小會降低生產率;但也不能太大,否則在排料口的物料由于過多而使破碎力急劇增加,致使機件過載損壞。

3、排料口寬度及公稱破碎比：

在破碎過程中，未經破碎的原料尺寸(或粒徑)與破碎后的產品尺寸(或粒徑)的比值，稱為破碎比。對破碎過程而言，破碎比表示物料尺寸在破碎過程中改變的程度。通常所說的破碎比指平均破碎比，即破碎前后物料的平均粒度的比值。

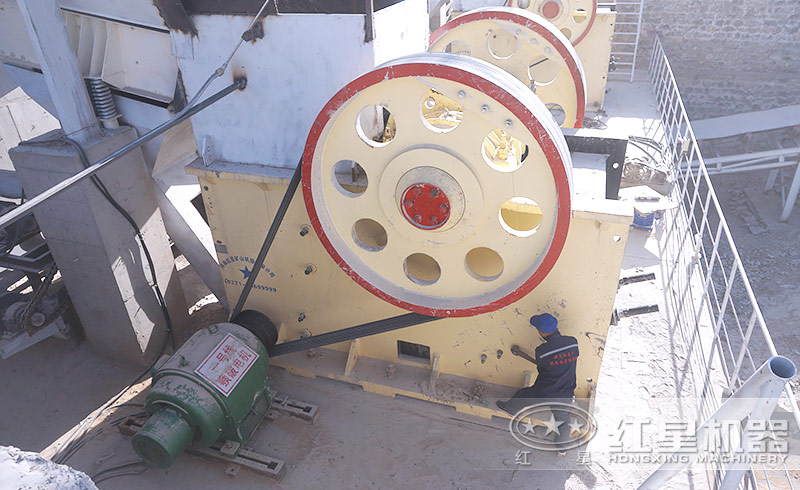

顎式破碎機作業現場

紅星顎式破碎機作業現場-河北

4、破碎機傳動角：

傳動角大小影響著機構的傳動效率。從紅星重工了解到，在推力板長度一定的情況下,加大傳動角會提高機構的傳動效率,但必須要求偏心距增大才能保證行程的要求,這就導致動鄂襯板上部水平行程的偏大,物料的過粉碎引起排料口的堵塞,使功耗增加。同時,也將使定鄂襯板下部加速磨損。

5、破碎腔的高度：

在嚙角一定的情況下,破碎腔的高度由所要求和破碎比而定。

6、偏心軸的偏心距：

動鄂擺動行程是鄂式破碎機主要的結構參數。巖石是一彈性體，受壓后產生變形，當變形足夠大時，發生碎裂，同時，破碎機的機架、動鄂、推力板等零件在受力后也要變形。因此，動鄂必須有足夠大的行程，才能保證正常的破碎作業。

紅星用戶顎式破碎機生產線現場

7、連桿及推力板長度：

推力板的長度與力的傳遞有直接的關系，為提高破碎力，希望推力板長些。但是，推力板過長，將加大整機的尺寸。

顎式破碎機具體參數表

它是碎石生產線中的粗碎設備，根據設備的配置/性能等部件的不同，可劃分為普通顎式破碎機、HD德版顎式破碎機、CJ歐版顎式破碎機和PEX細顎破。如果您想獲知更多有關顎式破碎機詳細參數可隨時在線咨詢，紅星技術人員將誠摯為您服務。

型號	給料口尺寸 (mm）	最大進料粒度 (mm)	排料口調 整范圍 (mm)	處理能力 (t/h)	偏心軸轉速 (r/min)	電動機功率 (kw)	總重量 (t)	外形尺寸（長×寬×高） (mm)
PE-150×250	150×250	125	10-40	1-3	250	4P 5.5	0.8	720×660×850
PE-200×300	200×300	180	15-50	2-6	260	4P 7.5	1.2	910×750×990
PE-200×350	200×350	180	18-70	3-10	260	4P 11	1.5	1000×870×990
PE-250×400	250×400	210	20-60	5-21	300	6P 15	2.8	1300×1090×1270
PE-400×600	400×600	340	40-100	16-64	275	6P 30	7	1730×1730×1630
PE-500×750	500×750	425	50-100	40-110	275	6P 55	12	1980×2080×1870
PE-600×750	600×750	500	150-200	80-240	275	6P 55	15.8	2070×2000×1920
PE-600×900	600×900	500	65-160	50-160	250	6P 55	17	2190×2206×2300
PE-750×1060	750×1060	630	80-140	110-320	250	8P 110	29	2660×2430×2800
PE-800×1060	800×1060	640	130-190	130-330	250	8P 110	29.8	2710×2430×2800
PE-830×1060	830×1060	650	160-220	150-336	250	8P 110	30.7	2740×2430×2800
PE-870×1060	870×1060	660	200-260	190-336	250	8P 110	31.5	2810×2430×2800
PE-900×1060	900×1060	685	230-290	230-390	250	8P 110	33	2870×2420×2940
PE-900×1200	900×1200	750	95-165	220-380	200	8P 110	52	3380×2870×3330
PE-1000×1200	1000×1200	850	195-265	315-500	200	8P 110	55	3480×2876×3330
PE-1200×1500	1200×1500	1020	150-350	400-800	180	6P 160-220	100.9	4200×3300×3500
PE-1500×1800	1500×1800	1200	220-350	500-1000	180	8P 280-355	139	5160×3660×4248
PEX-150×750	150×750	120	18-48	8-25	320	4P 15	3.8	1200×1530×1060
PEX-250×750	250×750	210	25-60	13-35	330	6P 22	5.5	1380×1750×1540
PEX-250×1000	250×1000	210	25-60	16-52	330	6P 30	7	1560×1950×1390
PEX-250×1200	250×1200	210	25-60	20-61	330	6P 37	9.7	2140×1660×1500
PEX-300×1300	300×1300	250	20-90	16-105	300	6P 55	15.6	2720×1950×1600
